ＬＥＤでルームランプやいろんな場所をＬＥＤ化してみようと思います。
もちろん安くできるＤＩＹでやってみます♪
まず、用意したものは

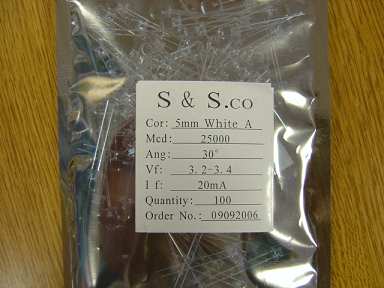

ＬＥＤ
格安LED
こちらのタイプは３，２ｖ～３，４ｖです。
２０ｍＡ（ミリアンペア）です
これさえわかれば 簡単？に出来るでしょう
そして土台は家にある電気を通さないものなら何でも良いのですが、ハイエースのルームランプはでっかく 強度が少し必要なので、市販されているユニバーサル基板のガラスエポキシで出来た物を使います
これの利点は、最初からパンチングされていて どこでも刺せ カットして使うことも出来るのでとっても便利です。
他に紙で出来ている物もあります こちらは価格が安いですが 強度がないので用途に合わせていきましょう
こちらが ガラスエポキシ基板です。９ＣＭ Ｘ １５ＣＭで ハイエースのルームランプにはぴったりの大きさでした
そして もう１つ必要なのが 抵抗なのですが、長時間点灯させる場合 熱を発生するので 今回はその代わりの ＣＲＤ（定電流ダイオード）を使います
ＣＲＤ（定電流ダイオード）とは 私の買ったＬＥＤで２０ｍＡでしたが ＬＥＤの+側にこのＣＲＤを入れることにより ２０ｍＡに調整して流す事が出来る優れものです
価格は抵抗より少し高価ですが 1個40円ぐらいから売っています
また1個のＬＥＤからでも点灯ＯＫなのが 便利ですね！
車は１２Ｖバッテリーなので エンジンをかけると１４，４Ｖになったり エンジンを切ると １０Ｖに下がったりとっても不安定です。
エンジンを切った状態でも使いたいので エンジンを切った状態の(最低を予測して）１０Ｖ÷３．４Ｖ（私の買ったＬＥＤ）＝3個のＬＥＤが限界です。
3個の列を縦横に並べていけばいくらでＬＥＤを多く使えます
ＣＲＤの品番は E-153 15mA E-103 10mA です
これのＥ－１０３を2個並べて電気を通すと２０ｍＡになります
今回 ＣＲＤがまだ入荷してないので 写真がありません
次回 出来上がりましたら実践をＵＰしてみます
