ＬＥＤルームランプ取り付け 自作 ＬＥＤ Trackback() Comment(0)

４日に渡りそろそろＬＥＤ事で疲れたejです。

車内をLEDしてみます、でもその前に。。。

自作ＬＥＤ　ルームランプ

自作ＬＥＤ　ルームランプ完成♪

これさえ終われば完成です！！





取り付けは　今まで付いていたランプを故意に　中のニクロム線を切ります。

そして　両端に　＋　－　をハンダで取り付けます

整流ダイオードが付いていれば

向きはどちらでもＯＫですよ。点灯しなければひっくり返せばＯＫです。

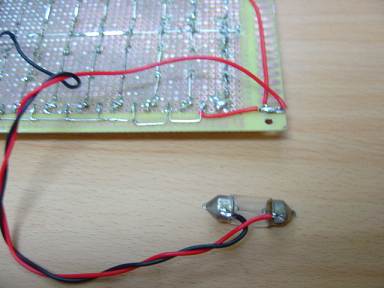

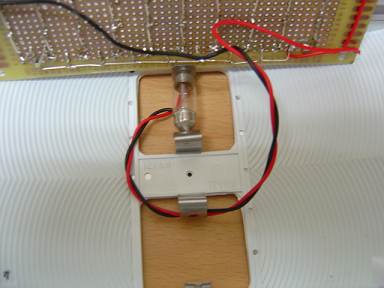

このように　再利用して電源取り用に使いました。

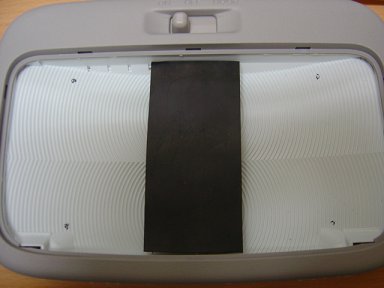

ダイソーで売っていた２ミリ厚のゴムを電極に置き　絶縁します。









その上に　自作ＫＥＤを置き　四隅の穴に３ミリの穴を開けました。

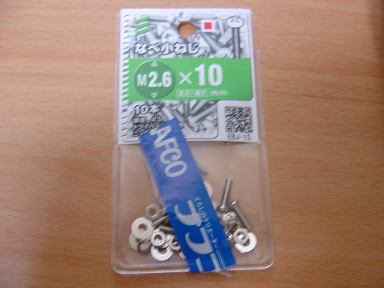

ホームセンターで買った　１００円ネジで固定します。

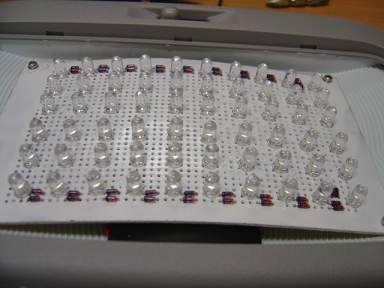

このように電極にゴムをひくと　こんもり盛り上がり

照度角度が広がります。

なかなか　良いアイデア♪

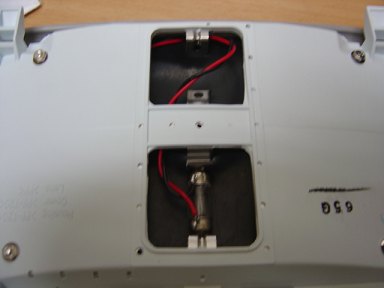

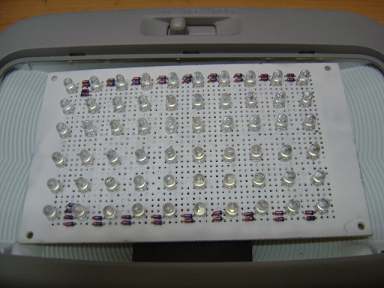

再利用ランプを取り付ければ完了！！！









自作ＬＥＤ ルームランプ完成♪ 自作 ＬＥＤ Trackback() Comment(0)

昨日につづき　自作ＬＥＤで簡単ルームランプを　完成させました♪

車内をLEDしてみます、でもその前に。。。

自作ＬＥＤ　ルームランプ

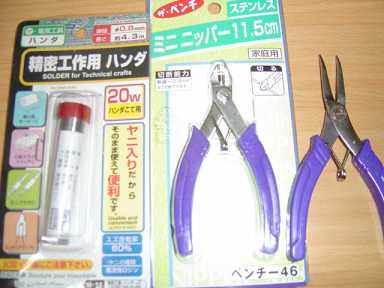

今日は　お世話になった　道具たちです

全て100均です

このほかに　ハンダが必要ですが　100均で420円で売って物を使いました





しかし、ハンダ付け作業のジミーな作業は、飽きてきて疲れました。

おまけに、設計図無しに作ったので　ＬＥＤの数が　60個使用でした、、、、

計画的に配置すれば　99個も可能ですね

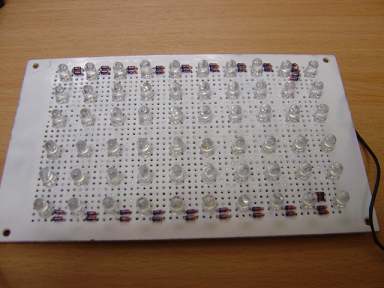

出来上がった物です







裏面です。

右がわ（－側）黒いダイオードは　整流ダイオードです

これは、1個着けるだけで電気の流れを　一方通行にしか流れない素晴らしいアイテム

おまけに1個8円！！激安

配線ミスで逆につないでも回路を崩さずとっても便利です

しかし、良い事だけでは　ありません。

電流が食われるので　無い物と比べると　すこし暗くなります。

プラス、マイナスがわかれば　取り外して使ってもいいですね！　電極間違わないように



しかし、ハンダ付けは最初は慣れず　作業が汚かったのですが　だんだん上手？になってきました！？



今日から、ハイエースが3日まで　燃料ポンプ交換作業なので取り付けできませんが

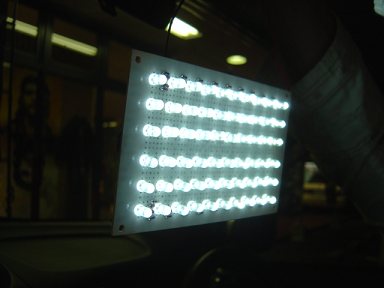

ファンカーゴで　点灯実験

おおお！！

まぶしい！！！

しかし、1個のＬＥＤが３０度しか照らさないので　直線方向が素晴らしい輝きですが　広くは照らしてくれません。



その点は　取り付け編で解決しようと思います

早く　第３のビールが飲みたい





部品代

高級ＬＥＤ　60本　900円

エポキシガラス基板　220円

整流ダイオード1N4007　８円

ＣＲＤ　ダイオードE-103　４０本　１６００円

合計２７２８円

LEDを格安に替えると　１００個で数百円　ＣＲＤを抵抗に変えると　数円なので　とにかく安くしたい場合は　抵抗がお勧めで　合計１５００円以下で十分できますね

自作ＬＥＤ ルームランプ 自作 ＬＥＤ Trackback() Comment(1)

やっと　定流ダイオードＣＲＤが　夕方届きました。

予定が狂って　作業が遅くなりました

基板を　白に塗装して、反射板にしました。

激安スプレー缶　198円で1度目の塗りでは　ムラムラですが　3度ほどぬるとまあまあ綺麗になりました。



これが　うわさのＣＲＤ　100本買いました！

いろんな場所に使ってみたいですね





計画的に設計図を書いておくと良かったのですが、なにせ　早くやりたいタイプなので　適当にやってしまいました。

ＣＲＤが　もっと早く届いていれば　少しが違ったかな

この写真は　配線図です。

定流ダイオードの向きがあります

線が入ってる方がマイナスです

ＬＥＤも向きがあり　足が長い方がプラスです。

これを間違えると　点灯しないし　壊れてしまいます

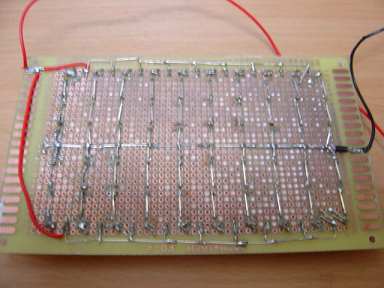

裏側配線側ですが、作業が汚い！



端側は+側で　中央に－マイナスのラインを作っています



そして　これで点くかどうか心配でしたが。。。

めちゃまぶしい点灯でした！



点いた瞬間　うぉ！！！！

って言っちゃいました。

予定では72発のＬＥＤを　使う予定ですが

1個が２５０００カンデラなので　めちゃマブシすぎかな？

直視は目を火傷しますと　注意書きがありましたが、、、、、

こんなに簡単に出来るのに　売ってるのは高いですね＾＾；

材料費と腹ヘリ具合を考えると、ん～～～工賃で焼肉に行ちゃいますね。









車内をLEDしてみます、でもその前に。。。 自作 ＬＥＤ Trackback() Comment(0)

ＬＥＤでルームランプやいろんな場所をＬＥＤ化してみようと思います。

もちろん安くできるＤＩＹでやってみます♪

まず、用意したものは

ＬＥＤ　

格安LED

こちらのタイプは３，２ｖ～３，４ｖです。

２０ｍＡ（ミリアンペア）です

これさえわかれば　簡単？に出来るでしょう



そして土台は家にある電気を通さないものなら何でも良いのですが、ハイエースのルームランプはでっかく　強度が少し必要なので、市販されているユニバーサル基板のガラスエポキシで出来た物を使います

これの利点は、最初からパンチングされていて　どこでも刺せ　カットして使うことも出来るのでとっても便利です。

他に紙で出来ている物もあります　こちらは価格が安いですが　強度がないので用途に合わせていきましょう

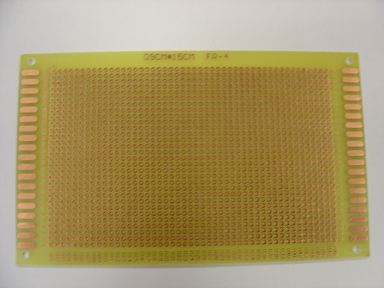

こちらが　ガラスエポキシ基板です。９ＣＭ　Ｘ　１５ＣＭで　ハイエースのルームランプにはぴったりの大きさでした

そして　もう１つ必要なのが　抵抗なのですが、長時間点灯させる場合　熱を発生するので　今回はその代わりの　ＣＲＤ（定電流ダイオード）を使います



ＣＲＤ（定電流ダイオード）とは　私の買ったＬＥＤで２０ｍＡでしたが　ＬＥＤの+側にこのＣＲＤを入れることにより　２０ｍＡに調整して流す事が出来る優れものです

価格は抵抗より少し高価ですが　1個40円ぐらいから売っています

また1個のＬＥＤからでも点灯ＯＫなのが　便利ですね！

車は１２Ｖバッテリーなので　エンジンをかけると１４，４Ｖになったり　エンジンを切ると　１０Ｖに下がったりとっても不安定です。

エンジンを切った状態でも使いたいので　エンジンを切った状態の(最低を予測して）１０Ｖ÷３．４Ｖ（私の買ったＬＥＤ）＝3個のＬＥＤが限界です。

3個の列を縦横に並べていけばいくらでＬＥＤを多く使えます

ＣＲＤの品番は　E-153　　15mA 　E-103　　10mA です

これのＥ－１０３を2個並べて電気を通すと２０ｍＡになります

今回　ＣＲＤがまだ入荷してないので　写真がありません

次回　出来上がりましたら実践をＵＰしてみます
